      閥門在圖紙上的圖形符號和表示符

      2020-10-07 23:55:05??????點擊:
      閥門圖例|閥門圖形符號

      閥門圖例簡介:

      閥門圖例(閥門圖形符號)是指用繪圖的方式將閥門用簡單的圖形描繪出來進行標注。閥門圖例起到一個示意、標準的作用,一般來說,閥門圖例的差異都不大,但也會存在一定程度上的區域性差別。閥門圖例大全包括各個種類閥門的圖例,其中也包含了排氣閥、水利控制閥、球閥、蝶閥、閘閥截止閥等多種常用閥門的符號信息。在給排水專業制圖中,閥門圖例大全是重要的參考資料。不同種類的閥門符號表示都不同,為幫助大家掌握各個閥門的符號表示方法,下面就為大家匯總下閥門圖例大全,以供大家查閱。

      閥門圖例大全:

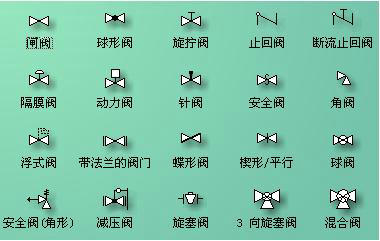

      閥門圖例大全-閥門表示符



      閥門圖形符號:

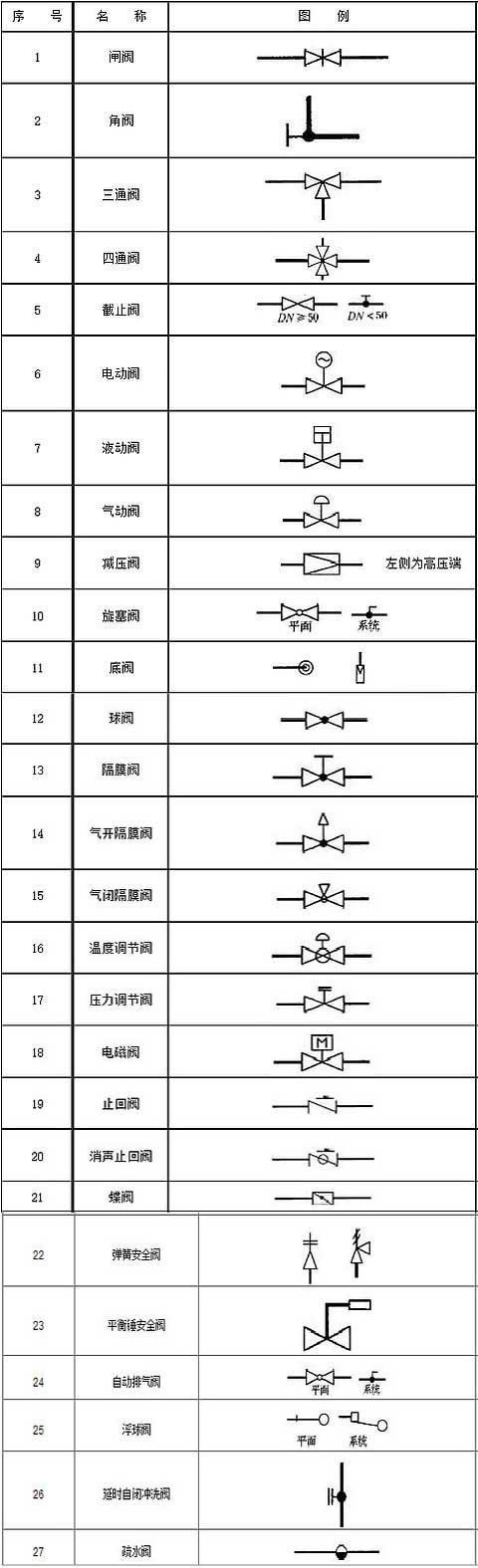

      閥門圖形符號

      注:閥門圖例應以圖樣表示,不得以文字代替繪圖。在繪圖過程中,如果同一瑞奇閥門符號表示的閥門用途不同時,可在圖形右下角用大寫英文名稱的字頭表示。如必須對某部分進行說明時,說明文字應通俗易懂、簡明清晰。有關全工程項目的問題應在首頁說明,局部問題應注寫在本張圖紙內。
