蝶閥在不同電壓,所?配的電動執行器接線圖380V\220V\24V
蝶閥在不同電壓配的電動執行器接線圖
電動蝶閥根據不同的應用場合,可配置不同的電動執行器,他們接線方法也是不同的,比如:開關型、調節型、信號反饋的形式、220V、380V、DC24等等,所以在對電動蝶閥選型時,這些因素都要考慮進去,以下的電動蝶閥接線圖是我公司的精小型電動執行器的接線圖,客戶可根據采購的種類對照接線,有不清楚的地方,請致電我宇柯技術服務部門。
注意:每個廠家生產的電動執行器接線方法可能有所不同,所以不在我公司采購的電動蝶閥,請勿以此為接線方法,以免造成電機損壞。

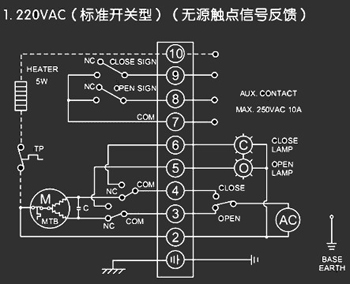

一、220VAC標準開關型電動蝶閥接線圖(無源觸點信號反饋)

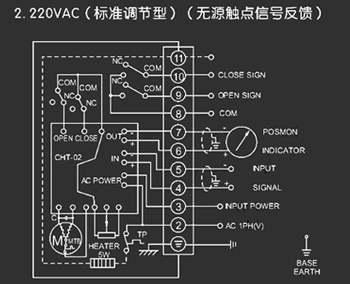

二、220VAC標準調節型電動蝶閥接線圖(無源觸點信號反饋)

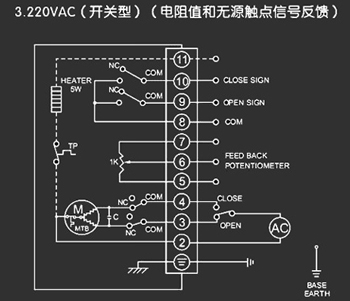

三、220VAC開關型電動蝶閥接線圖(電阻值和無源觸點信號反饋)

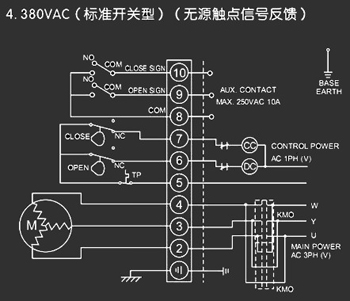

四、380VAC標準開關型電動蝶閥接線圖(無源觸點信號反饋)

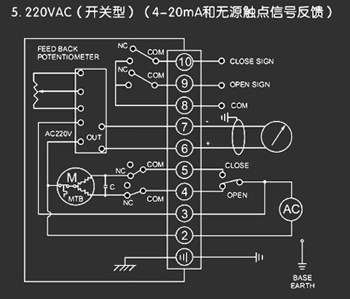

五、220VAC開關型電動蝶閥接線圖(4-20mA和無源觸點信號反饋)

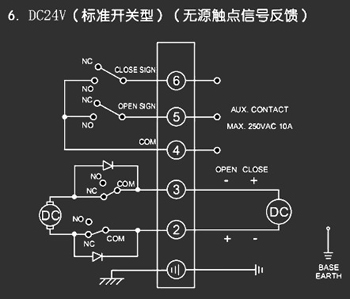

六、DC24V標準開關型電動蝶閥接線圖(無源觸點信號反饋)
電動閥門接線原理
首先要看電動閥是什么類型的,是整體型的還是普通型的,如果是整體型電動執行器就接個電源就行了,一般是380V和220V電源,然后根據自己的需要再接開到位和關到位的信號線、還有遠控線、閥位反饋信號常用4~20ma,過力矩保護故障信號。
普通型電動閥門要配有控制箱,電機就是有正傳和反轉,還有行程的到位信號一般開到位信號是有常開點和常閉點,關到位也有常開和常閉兩個點根據自己的需要接線,然后就是控制線開控制和關控制有的是4根線也有的廠家用的三根線,還有閥位,有的是用電位器接三根線,也有的裝了閥位變送器接兩根線,還有過力矩保護故障信號。
