為什么給水管道中要安裝和設置排氣閥?
排氣閥作為快速排除管道內氣體的設備,用來提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。

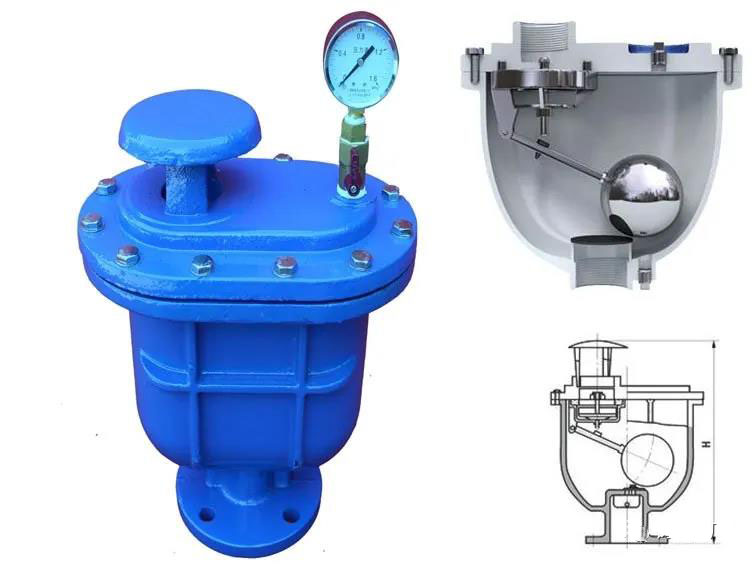

當水泵停止工作,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。排氣狀態時,浮筒由于重力作用,將杠桿的一端向下拉下,這時杠桿處于傾斜狀態,在杠桿與排氣孔接觸部分出現空隙。
空氣就通過此空隙由排氣孔排出,隨著空氣的排出,水位上升,浮筒在水的浮力作用下向上浮起,杠桿上的密封端面逐漸壓上排氣孔,直至整個排氣孔被完全堵住,排氣閥這時就完全處于封閉狀態。
設置排氣閥的注意事項:
1、排氣閥必須垂直安裝,即必須保證其內部的浮筒處于垂直狀態,以免影響排氣。
2、排氣閥在安裝時,最好跟隔斷閥一起安裝,這樣當需要拆下排氣閥時進行檢修時,能保證系統的密閉,水不致外流。
3、排氣閥一般安裝在系統的最高點,有利于提高排氣效率。
排氣閥的作用主要是為排除管道內部空氣。因?yàn)樗型ǔ6既苡幸欢ǖ目諝?,而且空氣的溶解度隨著溫度的升高而減少,這樣水在循環的過程中氣體逐漸從水中分離出來,并逐漸聚在一起形成大的氣泡甚至氣柱,因?yàn)橛兴难a(bǔ)充,所以經常有氣體產生。
一般應用于獨立采暖系統、集中供熱系統、采暖鍋爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。
排氣閥 的性能要求:
1、排氣閥應有較大的排氣量,當管道空管充水時可在極短的時間內實現快速排氣恢復至正常供水能力。
2、排氣閥在管內有負壓產生時,活塞應該可以迅速開啟,快速大量吸入外界空氣,以保證管線不會因負壓而產生損害。且在工作壓力下能夠?qū)⒐艿乐屑Y(jié)的微量空氣排出。
3、排氣閥應有比較高的空氣關閉壓力,在活塞關閉前的較短時間內,應有足夠能力將管道內的空氣排放完畢,提高輸水效率。
4、排氣閥的水關閉壓力應不大于0.02 MPa,在較低的水壓下就可以關閉排氣閥,從而避免水的大量涌出。
5、排氣閥應采用不銹鋼浮球(浮桶)作啟閉件。
6、排氣閥閥體上應設有防沖擊保護內筒,以防大量排氣后高速水流直接沖擊浮球(浮桶)而造成浮球(浮桶)的過早損傷。
7、對于DN≥100的排氣閥采用分體結構,由大量排氣閥和自動排氣閥組成,以適應管道壓力的使用要求。自動排氣閥應采用復杠桿機構,使浮球浮力得以大幅度放大,且關閉水位低,水中雜質不易接觸密封面,排氣口不會被堵塞,其抗堵塞性能可大大提高。
同時在高壓情況下,由于復杠桿的加力作用,使浮球能和水位同步下降,啟閉件不會像傳統閥門被高壓吸住,從而正常排氣。
8、對于高流速、頻繁啟動水泵、口徑DN≧100的工況,為減緩水流沖擊,排氣閥應加裝緩沖塞閥。緩沖塞閥應可以防止大量噴水但不影響大量排氣,使輸水效率不會受到影響,并有效防止水錘發生。
