產品介紹
【產品用途】
FJ41 型 PN16~PN160 節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作閉路裝置
【產品特點】
1、本閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點
2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損,雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長
3、閥座的密封面采用錐度密封,有利于閥門自身清洗附在密封面上的臟物
4、閥門的閥瓣上設置了平衡孔,活塞式密封,保證了啟/閉全壓差條件下穩定操作,開啟輕便靈活、啟閉扭矩小
5、節流截止放空閥和雙作用式節流閥同時具有節流與截止(密封為零泄漏)作用節流部位與密封面分開,以減小氣流對密封的沖刷
6、雙作用式節流截止閥還具有多級節流功能,節流壓差大,能適用于高壓下的節流與截止
7、填料采用帶自密封能力的V形填料結構,無需調節,開、關極為輕便。填料函處設有輔助密封油脂注入結構,使閥門填料密封性能可靠
8、本閥門可以進行在線維修,管線可以帶壓狀態下更換填料等一系列易損件
9、本閥在閥門的底部設置了較大的排污孔,必要時要以打開,清理閥內污物
【性能參數】
型號
|
工作壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
閥體材料
|
FJ41-16
|
1.6
|
≤350
|
水、蒸汽、油品等
|
碳鋼
|
FJ41-25
|
2.5
|
|||
FJ41-40
|
4.0
|
|||
FJ41-64
|
6.4
|
|||
FJ41-100
|
10.0
|
|||
FJ41-160
|
16.0
|
主要外形和連接尺寸
PN (MPa) |
DN (mm) |
尺寸 | 重量 | |||
L | H | H1 | D0 | |||
1.6 | 25 | 216 | 243 | 86 | 180 | 17 |
40 | 230 | 265 | 108 | 250 | 24 | |
50 | 230 | 346 | 115 | 250 | 27 | |
80 | 310 | 409 | 146 | 300 | 52 | |
100 | 350 | 433 | 163 | 300 | 60 | |
150 | 480 | 521 | 202 | 350 | 125 | |
200 | 600 | 594 | 292 | 350 | 165 | |
250 | 730 | 621 | 355 | 400 | 285 | |
2.5 | 25 | 216 | 243 | 86 | 180 | 17 |
40 | 230 | 265 | 108 | 250 | 24 | |
50 | 230 | 346 | 115 | 250 | 27 | |
80 | 310 | 409 | 146 | 300 | 55 | |
100 | 350 | 433 | 163 | 300 | 66 | |
150 | 480 | 521 | 202 | 350 | 140 | |
200 | 600 | 594 | 292 | 350 | 180 | |
250 | 730 | 621 | 355 | 400 | 310 | |
4.0 | 25 | 216 | 243 | 86 | 180 | 20 |
40 | 230 | 265 | 108 | 250 | 29 | |
50 | 230 | 346 | 115 | 250 | 32 | |
80 | 310 | 409 | 146 | 300 | 67 | |
100 | 350 | 433 | 163 | 300 | 80 | |
150 | 480 | 521 | 202 | 350 | 168 | |
200 | 600 | 594 | 292 | 350 | 215 | |
250 | 730 | 621 | 355 | 400 | 372 |
PN (MPa) |
DN (mm) |
尺寸 | 重量 | |||
L | H | H1 | D0 | |||
6.4 | 25 | 216 | 243 | 86 | 180 | 20 |
40 | 230 | 265 | 108 | 250 | 29 | |
50 | 230 | 346 | 115 | 250 | 32 | |
80 | 310 | 409 | 146 | 300 | 67 | |
100 | 350 | 433 | 163 | 300 | 80 | |
150 | 480 | 521 | 202 | 350 | 168 | |
200 | 600 | 594 | 292 | 350 | 215 | |
250 | 730 | 621 | 355 | 400 | 372 | |
10.0 | 25 | 230 | 245 | 78 | 200 | 29 |
40 | 260 | 265 | 106 | 250 | 42 | |
50 | 300 | 287 | 110 | 300 | 55 | |
80 | 380 | 409 | 152 | 350 | 95 | |
100 | 430 | 433 | 169 | 350 | 120 | |
150 | 559 | 531 | 225 | 400 | 240 | |
200 | 660 | 709 | 321 | 500 | 310 | |
250 | 787 | 817 | 399 | 500 | 530 | |
16.0 | 25 | 230 | 215 | 78 | 200 | 35 |
40 | 260 | 265 | 105 | 250 | 50 | |
50 | 300 | 237 | 110 | 300 | 65 | |
80 | 390 | 414 | 155 | 350 | 116 | |
100 | 450 | 440 | 175 | 350 | 145 |

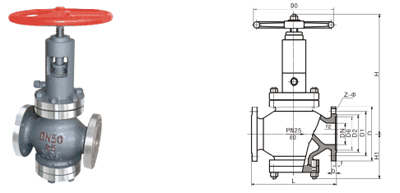

【結構圖片】
