不銹鋼排氣閥安裝示意圖

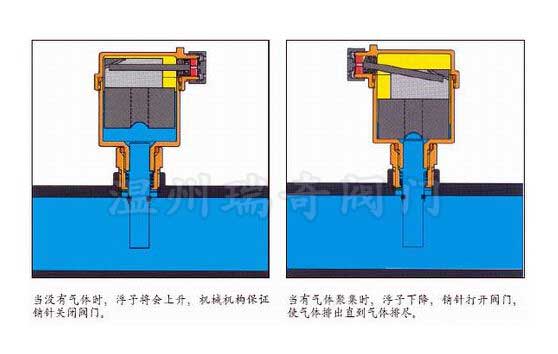

系統中有空氣時,氣體聚集在排氣閥的上部,閥內氣體聚積,壓力上升,當氣體壓力大于系統壓力時,氣體會使腔內水面下降,浮筒隨水位一起下降,打開排氣口;氣體排盡后,水位上升,浮筒也隨之上升,關閉排氣口。如擰緊閥體上的閥帽,排氣閥停止排氣,通常情況下,閥帽應該處于開啟狀態。也可以跟隔斷閥配套使用,便于排氣閥的檢修。
暖通系統及暖通空調系統在運行過程中,水在加熱時釋放的氣體如氫氣、氧氣等帶來的眾多不良影響會損壞系統及降低熱效應,這些氣體如不能及時排掉會產生很多不良后果。諸如:由氧化導致的腐蝕;散熱器里氣袋的形成;熱水循環不
暢通不平衡,使某些散熱器局部不熱;管道帶氣運行時的噪聲;循環泵的渦空現象。所以系統中的廢氣必須及時排出,由此可見運用自動排氣閥的重要作用。

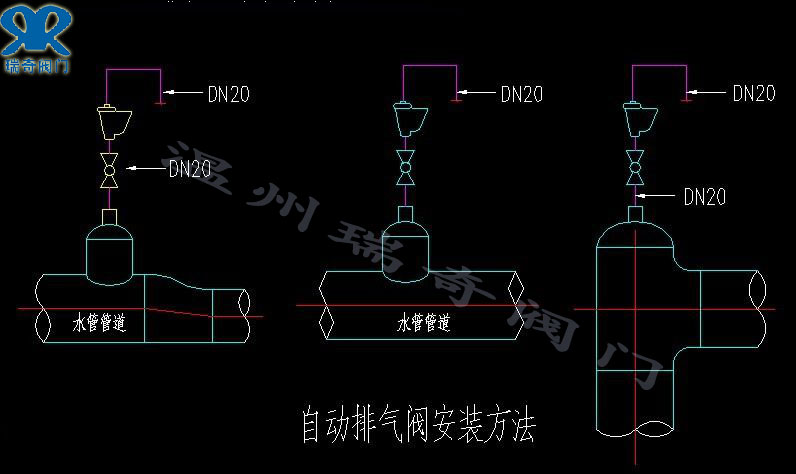

自動排氣閥的安裝:1.自動排氣閥必須垂直安裝,即必須保證其內部的浮筒處于垂直狀態,一面影響排氣;
2.自動排氣閥在安裝時,最好跟隔斷閥一起安裝,這樣當需要拆下排氣閥時進行檢修時,能保證系統的密閉,水不致外流;
3.自動排氣閥一般安裝在系統的最高點,有利于提高排氣效率。
自動排氣閥的技術參數:
最大工作壓力:10bar
最高工作溫度:110℃

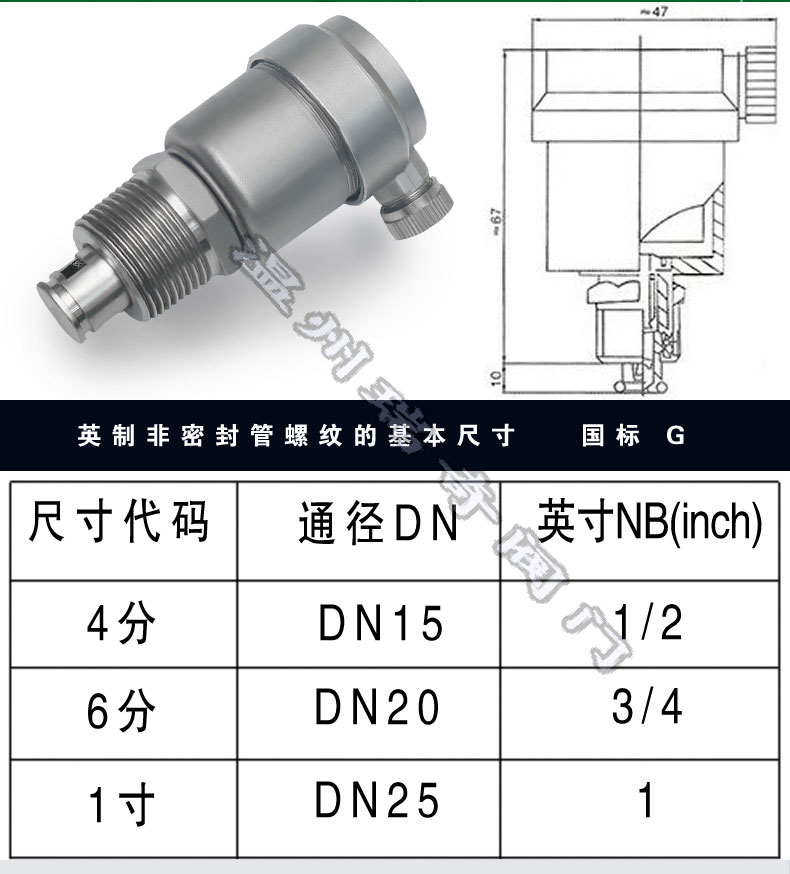

連接方式:外螺紋 口徑:1/2″-3/4″ 1″

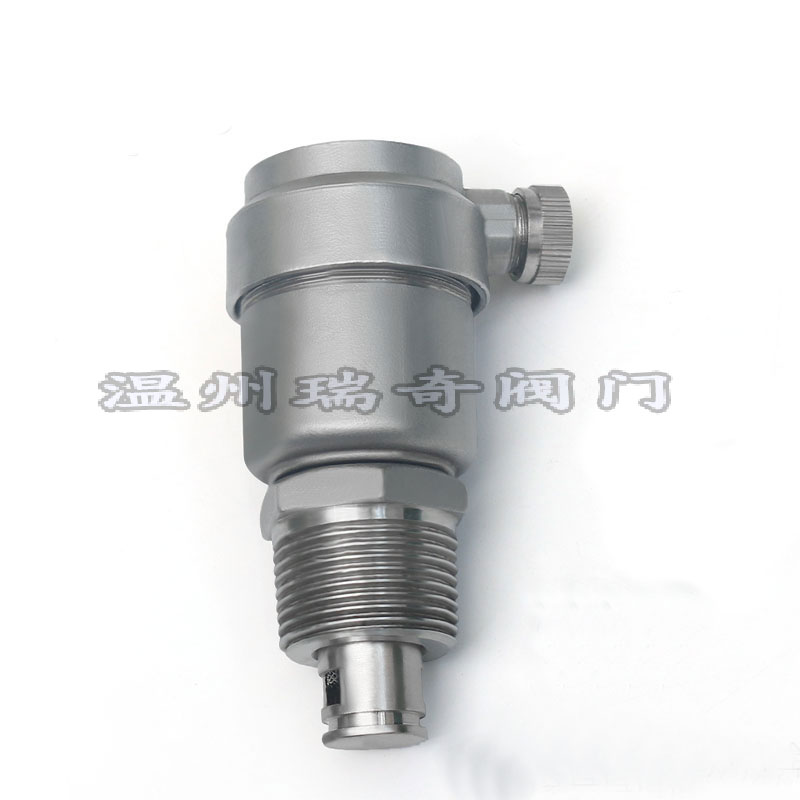

閥體:不銹鋼
閥桿:不銹鋼
自動排氣閥簡介
暖氣系統及暖通空調系統的運行過程中,水在加熱時釋放的氣體(如氫氣、氧氣等)帶來的眾多不良影響會損壞系統及降低熱效應,這些氣體如不能及時排掉會產生很多不良后果。諸如:由氧化導致的腐蝕;散熱器里氣袋的形成;熱水循環不暢通不平衡,使某些散熱器局部不熱;管道帶氣運行時的噪聲;循環泵的渦空現象。由此可見運用自動排氣閥的重要作用。
新型自動排氣閥設計考慮了己知的所有不利因素, (如水中的雜質、油、懸浮物等、排氣時閥內液體產生的動蕩;排氣閥所連接的管道和設備的振動等。)具有優良的性能:不管是在系統剛加水運行(系統剛運行時,有大量的氣體排出。)還是在系統壓力過高需適度排水卸壓時,都能可靠運行。
特點:

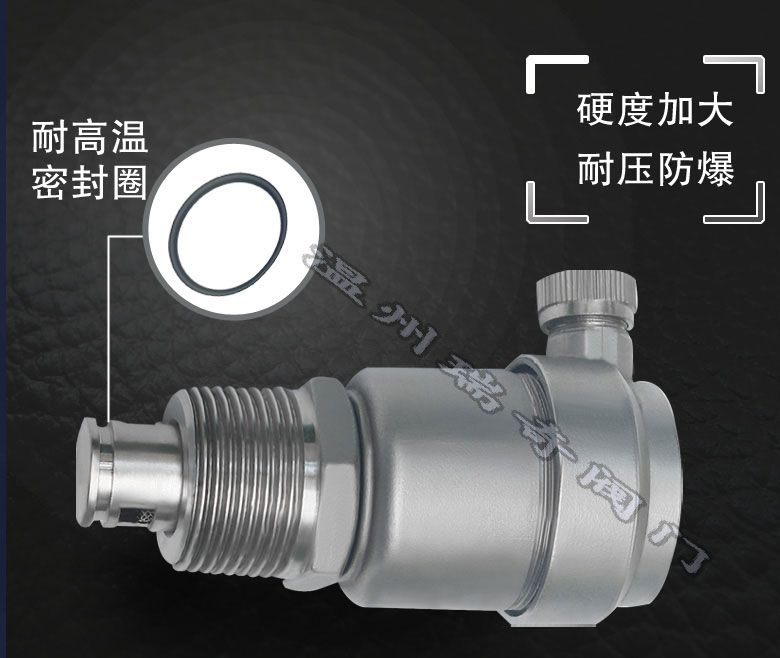

1.性能可靠。排放裝置材料使用PK-EP。和所有已知的合成材料相比,PK-EP有最好的性能和最高的可靠性。PK-EP能承受高溫(比排氣閥.的工作溫度高很多)。O型密封圈使用優化材料EPDM,保證在高溫下O型密封圈仍然有良好的彈性和運行可靠性。排氣閥閥芯的內部彈簧采用特殊的材料,并采用鍍鎳不銹鋼,防止氧化(如果氧化會影響閥芯的運動);排氣閥的排氣機制非??煽浚诔鰪S前每只閥均通過排氣實驗和壓力密封實驗。單個的組件均由高精度鑄
造而成,從而得到完美的裝配。
