產品介紹

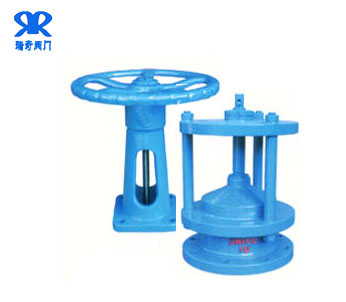

PNF排泥閥又名蓋閥。用于排放池底的沉淀物,瑞奇閥門公司生產的該系列產品在國內有比較明顯的質量和價格優勢值得推薦信賴。
一 用途
PNF排泥閥又名蓋閥。廣泛用于給水,排水,污水處理工程的各類沉淀池,用于排放池底的沉淀物,一般與閉機配套用,也可于氣動,液動,電動配套使用,以來實現遠距離控制
二 特點
1. 閥蓋自帶螺桿,水深、淺時可直接用于手柄操作;
2. 閥板成錐形,自帶導向,開啟操作力??;
3. 螺桿及密封面采用錫青銅,耐腐、耐磨;
三 訂貨說明
1. H由用戶自定,訂貨時應注明,不注明按2m供貨
2. 瑞奇排泥閥均配手輪啟閉機,如需配電動,氣動,液動啟閉機應在訂貨時注明
3. 圖中及法蘭部位尺寸可根據用戶需要供貨(如沒有注明按GB/T17241.6-98)
4. 訂貨時請注明

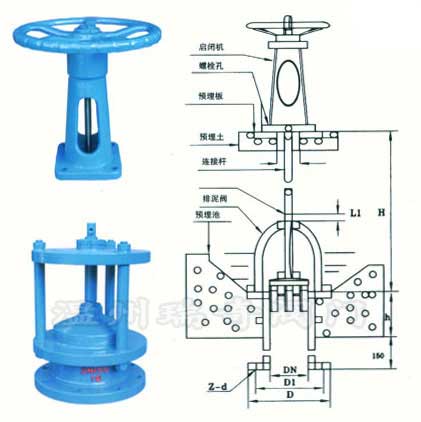

四 連接尺寸表
公稱通徑mm | D | D1 | h | L1 | Z | d |
150 | 285 | 240 | 200 | 45 | 8 | 23 |
200 | 340 | 295 | 300 | 45 | 8 | 23 |
300 | 445 | 400 | 300 | 45 | 12 | 23 |
400 | 565 | 515 | 450 | 60 | 16 | 25 |
500 | 670 | 620 | 450 | 60 | 20 | 25 |
