產品介紹
【產品用途】
Q11F 型 PN16~PN63 三片式內螺紋球閥適用于 PN1.0~4.0MPa,工作溫度 -29~180℃(密封圈為增強聚四氟乙烯)或 -29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
主要零件材料
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油 |
Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C |
A105、45 | 1Cr18/1Cr18Ni9Ti |
不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
硝酸類 |
Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
醋酸類 |
Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R |
SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
主要外形和連接尺寸
公稱通徑 | 管螺紋 | 尺寸 | 重量WT(g) | |||||
d | L | W | H | E | D | D | ||
6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |

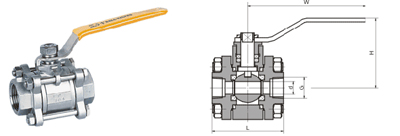

【結構圖片】
