產品介紹
【產品用途】
J41H、J41Y、J41W 國標截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。
【產品特點】
1、結構簡單,制造和維修比較方便
2、工作行程小,啟閉時間短
3、密封性好,密封面間磨擦力小,壽命較長
【執行標準】
設計規范:GB/T 12235
結構長度:GB/T 12221
法蘭連接:JB/T 79
試驗與檢驗:JB/T 9002
產品標識:GB/T 12220
供貨規范:JB/T 7928
【性能參數】
型號
|
J41H-16C~160C
|
J41Y-16C~160C
|
J41W-16P~160P
|
|
工作壓力(MPa)
|
1.6~16.0
|
|||
適用溫度(℃)
|
≤425
|
≤150
|
||
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
||
材料
|
閥體、閥蓋
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
鉻鎳鈦不銹鋼
|
||
密封面
|
堆焊鐵基合金
|
堆焊硬基合金
|
本體材料
|
|
填料
|
石棉石墨、柔性石墨、聚四氟乙烯
|
主要外形和連接尺寸
2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
10 | 130 | 90 | 60 | 40 | 16 | 4-Φ14 | 198 | 120 | |
15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 125 | 22 | 8-Φ18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 355 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 415 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 460 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 510 | 450 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 710 | 500 | |
250 | 622 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 550 | |
300 | 698 | 485 | 430 | 390 | 40 | 16-Φ30 | 925 | 600 |

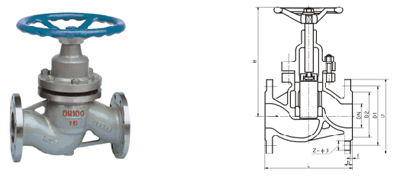

【結構圖片】
精心締造,優質品質!!! tbzzf.cn 瑞奇閥門
