產品介紹
J13、J23 型儀表針形截止閥
【產品用途】
J13、J23 型儀表針形截止閥適用于天然氣、液化石油氣、城市煤氣、空氣或氮?dú)獾确歉g性氣體管路上。
【性能規范】
公稱壓力
|
2.5
|
4.0
|
6.4
|
16
|
25
|
32
|
|
殼體試驗壓力(MPa)
|
3.75
|
6.0
|
9.6
|
24
|
37.5
|
48
|
|
高壓密封試驗壓力(MPa)
|
2.75
|
4.4
|
7.04
|
17.6
|
27.5
|
35.2
|
|
低壓氣密封試驗壓力(MPa)
|
0.5~0.7
|
||||||
適用介質
|
水、蒸汽、油品(C、I)
|
硝酸類(P)
|
醋酸類(R)
|
||||
適用溫度(℃)
|
C≤425、I≤560
|
≤200
|
1.6MPa 主要外形和連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
2.5MPa 主要外形和連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |
4.0MPa 主要外形和連接尺寸
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 | 850 | 950 |
H | mm | 200 | 243 | 253 | 280 | 312 | 321 | 325 | 355 | 415 | 460 | 510 | 700 | 975 | 1115 | 1250 | 1380 |
W | mm | 120 | 140 | 160 | 160 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 560 | 600 | 700 | 800 | 900 |

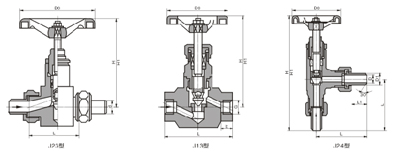

【結構圖片】
