阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。

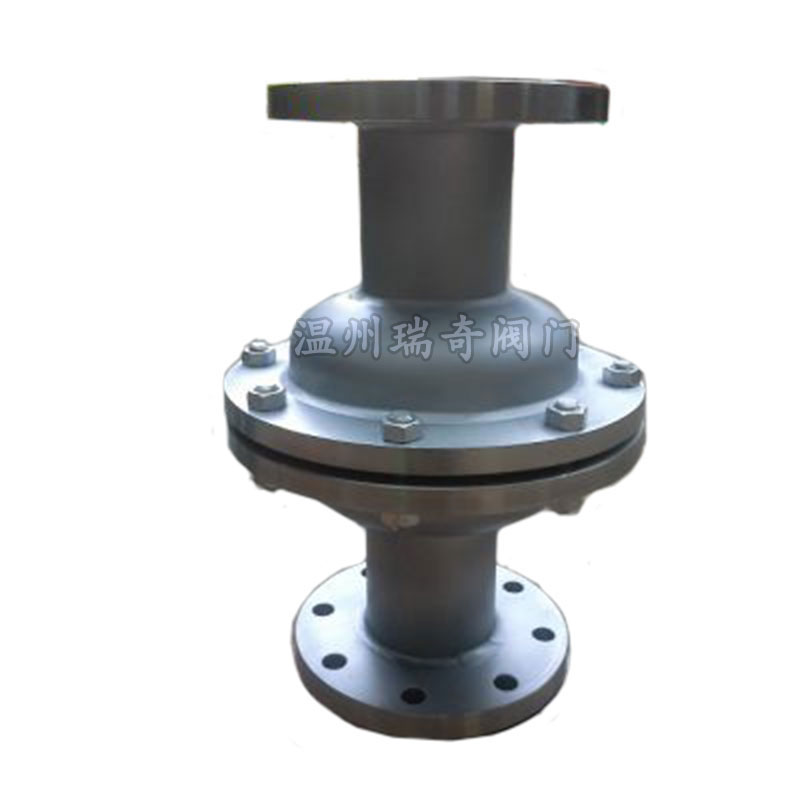

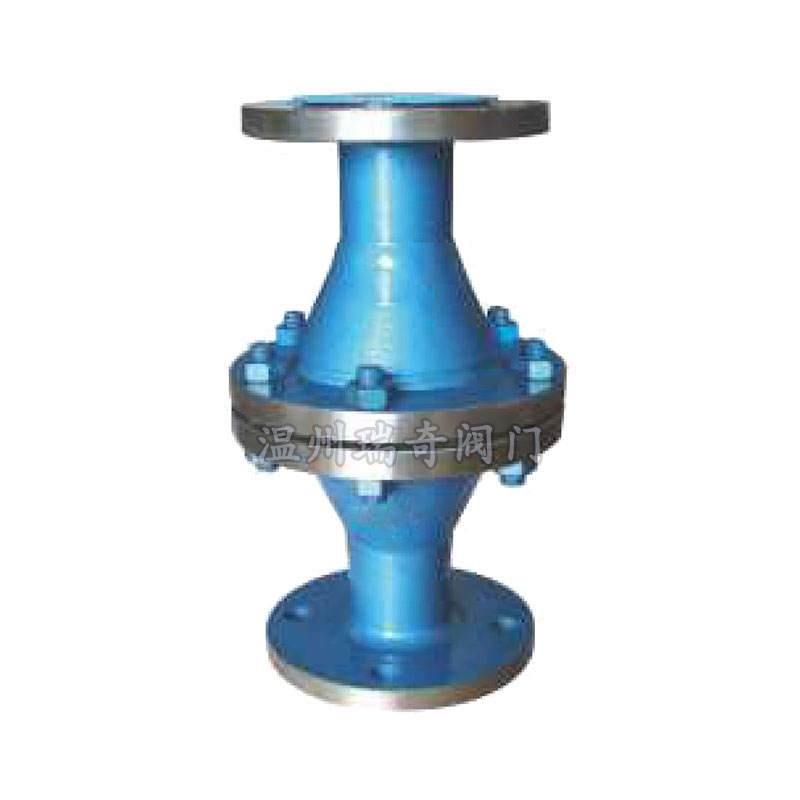

GZ-1型管道阻火器的詳細信簡介
阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。適用于可燃?xì)怏w管道,如汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙炔、氧氣、氮氣、天然氣的管道用品。本閥可與呼吸閥配套使用,亦可單獨使用。本類閥門在管道中一般應當按照工況正確安裝。
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格,耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。結構合理,重量輕、耐腐蝕。易檢修,安裝方便。
阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。 阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度,以承受爆炸產生的沖擊壓力。濾芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件,常用的有金屬網濾芯和波紋型濾芯兩種。金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網,多層重疊組成。目前國內的阻火器通常采用16~22目金屬網,為4~12層。
波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能組織爆燃的猛烈火焰,并能承受相應的機械和熱力作用,流動阻力小,易于清洗和更換。寒冷地區使用的阻火器,應選用部分或整體帶加熱套的殼體,也可采用其它伴熱方式。
在特殊情況下,可根據需要選用設有沖洗管、壓力計、溫度計、排污口等接口的阻火器。
安裝于管端的瑞奇阻火器, 當公稱直徑小于DN50時宜采用螺紋連接; 當公稱直徑大于或等于DN50時,應采用法蘭連接。
安裝于管道中的阻火器,應采用法蘭連接。
安裝于管端的阻火器,應帶有可自動開啟的防雨通風罩。
儲罐之間氣相連通管道各支管上的阻火器應選用阻爆轟型。
儲罐頂部的油氣排放管道,應在與罐頂?shù)倪B接處選用阻爆轟型阻火器。
儲罐頂部保護性氣體及油氣排放管道的集合管上應選用阻爆轟型阻火器。緊急放空管應設置
阻爆燃型阻火器。
裝卸設施的油氣排放 ( 或回收)總管與各支線的氣相管道之間應設置阻爆轟型阻火器。
可燃?xì)怏w放空管道在接入火炬前,若設置阻火器時,應選用阻爆轟型阻火器。
