產品概述
隔膜式池底卸泥閥安裝在各類沉淀水池的底部,通過換向閥的控制排除池底的泥沙及污物。隔膜式池底泄泥閥安裝在自來水公司或其它各類水池旁、水池中,以便隨時排除池內泥沙。隔膜式池底泄泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式,無運動磨損,隔膜式池底泄泥閥由液壓缸和角式截止閥組合而成,液壓缸內動力帶動瓣升降,使閥體通道開或閉,以達到流體通斷。液壓缸的活塞密封件為L型皮碗,其密封性能好,經久耐用。閥瓣與閥座為軟密封,密封性能好,無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制,操作方便。工作原理及性能:隔膜式池底泄泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成, 液壓缸是液體工具。液體作為動力,活塞、閥桿作為開關。開啟只需一分鐘可打開閥板,此閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。優點:1.隔膜式池底泄泥閥啟閉速度快,排泥效果好。2. 利用自來水壓力源、液動啟閉閥門,投資少,降低設備投資費。3.編程PLC控制程序,可實現遠控、自控、集中控制管理,減輕工人勞動強度。4.無噪音,閥門簡便,省安裝費、省維修費。5、可實行信號反饋,在中控室便可了解閥門的開啟狀況。排泥閥一般有以下結構特點:閥蓋自帶螺桿,水深度淺時可直接用手柄操作;閥板成錐拱形,自帶導向,開啟操作力?。宦輻U及密封面采用錫青銅,耐腐、耐磨??膳c手電兩用啟閉機配套使用進行微機控制。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式,無運動磨損,壽命長。 隔膜式池底泄泥閥產品由液壓缸和角式截止閥組合而成,液壓缸內動力帶動瓣升降,使閥體通道開或閉,以達到流體通斷。 液壓缸的活塞密封件為L型皮碗,其密封性能好,經久耐用。閥瓣與閥座為軟密封,密封性能好,無泄露。(排泥閥)采用電動二位四通換向閥或手動二位四通換向閥集中控制,操作方便。
技術參數
公稱壓力:1.0MPa
啟閉動作壓力:0.15~0.6MPa
隔膜傳動介質:清水、空氣
適用介質:原水、清水、污水
工作溫度:0~80℃

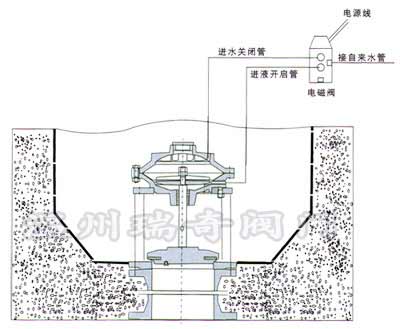

典型安裝
主要零部件材質
零件名稱
|
閥體、閥蓋
|
膜片壓板、閥盤
|
閥桿
|
膜片
|
材料
|
鑄鐵 、鑄鋼、碳鋼
|
球鐵、青銅
|
不銹鋼
|
尼龍強化橡膠
|
隔膜式池底卸泥閥主要外形連接尺寸法蘭連接尺寸按JB/T 79-94
單位:mm
DN
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
H
|
260
|
375
|
430
|
525
|
585
|
600
|
680
|
