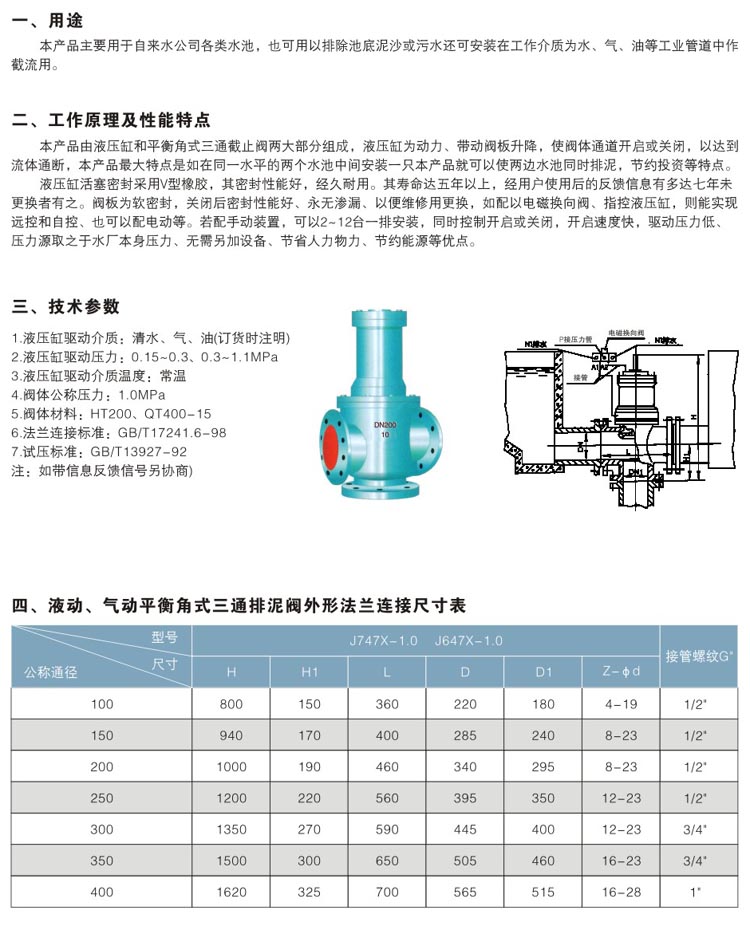

液動、氣動三通排泥閥J747X/J647X
產品主要特點:
一、液動、氣動平衡角式三通排泥閥的用途
主要用于自來水公司各類水池,也可用以排除池底泥沙或污水還可安裝在工作介質為水、氣、油等工業管道中作截流用。
二、液動、氣動平衡角式三通排泥閥的工作原理及特點
液動、氣動平衡角式三通排泥閥由液壓缸和平衡角式三通截止閥兩大部分組成,液壓缸為動力、帶動閥板升降,使閥體通道開啟或關閉,以達到流體通斷,液動三通排泥閥,氣動三通排泥閥最大特點是如在同一水平的兩個水池中間安裝一只本產品就可以使兩邊水池同時排泥,節約投資等特點。
三、產品性能:
產品型號:J747X/J647X
產品名稱:氣動三通排泥閥
產品壓力:1.0mpa
工作溫度:常溫
液壓缸驅動介質:水、氣、油
液壓缸驅動壓力:0.15-0.3、0.3-1.1mpa
閥體材質:HT200、QT400-15
法蘭連接標準:GB/T17241.6-98
試壓標準:GB/T13927-92
三通式排泥閥外形法蘭連接尺寸表:
型號 尺寸 |
J747X-1.0J647X-1.0 |
接管螺紋 G“ |
|||||
公稱通徑 |
H |
H1 |
L |
D |
D1 |
Z-∮d |
|
100 |
800 |
150 |
360 |
220 |
180 |
4-19 |
1/2“ |
150 |
940 |
170 |
400 |
285 |
240 |
8-23 |
1/2“ |
200 |
1000 |
190 |
460 |
340 |
295 |
8-23 |
1/2“ |
250 |
1200 |
220 |
560 |
395 |
350 |
12-23 |
1/2“ |
300 |
1350 |
270 |
590 |
445 |
400 |
12-23 |
3/4“ |
350 |
1500 |
300 |
650 |
505 |
460 |
16-23 |
3/4“ |
400 |
1620 |
325 |
700 |
565 |
515 |
16-28 |
1“ |
